BPT 2010 yüksek hızlı endüstriyel 3D yazıcı

İki metreye kadar uzunluktaki parçaları tek gövde hâlinde ve 1000 mm/s'ye varan baskı hızıyla üreten büyük boy endüstriyel 3D yazıcı. PEEK ve ULTEM / PEI gibi yüksek performanslı polimerler için 450 °C nozul ve 170 °C'ye kadar ısıtılan hazne ile donatılmıştır. Model adı, baskı hacminden gelir: 2000 × 1000 × 1000 mm.

  • 2000 × 1000 × 1000 mm
  • Baskıda 1000 mm/s
  • 1 µm çözünürlük
  • Tabla 180 °C · Hazne 170 °C
  • 380 V trifaze
BPT 2010 endüstriyel 3D yazıcı illüstrasyonu
1,75 m Z 1000 mm X 2000 mm Y 1000 mm
Ölçekli çizim. Derinlik (Y) eğik izdüşümle gösterilmiştir.

Endüstriyel ölçek

2 m³ baskı hacmi, tek gövde parça.

BPT 2010'un 2000 × 1000 × 1000 mm çalışma alanı; masaüstü ve kabin tipi sistemlerin kapsamını aşan büyüklükteki bileşenlerin bölünmeden üretilmesine imkân tanır. Sistem; servo tahrikli eksenler, endüstriyel elektrik panosu ve 380 V trifaze besleme ile sürekli üretim koşulları için tasarlanmıştır.

Baskı hacmi
2000 × 1000 × 1000 mm (2 m³)
Güç girişi
380 V trifaze
Hareket sistemi
Lineer servo motor tahrikli X/Y, servo tahrikli Z
Hazne
170 °C'ye kadar kontrollü ortam

Hız ve verimlilik

Yüksek hız, kapalı çevrim doğruluk.

BPT 2010'da X ve Y eksenleri lineer servo motorlarla tahrik edilir. Baskı sırasında 1000 mm/s'ye, katmanlar ve baskı bölgeleri arasındaki boşta hareketlerde 2000 mm/s'ye ulaşılır. Eksen motorlarındaki 1 µm çözünürlüklü kapalı çevrim geri besleme, konumu bu hızlarda da sürekli denetler; böylece hız, boyutsal tutarlılıktan ödün verilerek elde edilmez.

Büyük parçalarda toplam süreyi katman sayısı da belirler. 0,2 – 1 mm katman kalınlığı aralığı, yüzey gereksinimi yüksek parçalarda ince katmanla, hacimli parçalarda kalın katmanla çalışmaya imkân tanır. Fiili baskı hızı malzemeye, geometriye ve katman ayarlarına göre belirlenir.

Baskı hızı
1000 mm/s'ye kadar
Boşta hareket
2000 mm/s'ye kadar
X / Y tahriki
Lineer servo motor
Konum kontrolü
1 µm çözünürlük, kapalı çevrim geri besleme
Nozul çapı
0,4 – 1,2 mm
Katman kalınlığı
0,2 – 1 mm
Malzeme kapasitesi
Kafa başına 5 kg, iki bağımsız kafa
Süreklilik
Filament sensörü; elektrik kesintisi sonrası kaldığı yerden devam

Öne çıkan özellikler

Büyük hacimde boyutsal tutarlılık.

  • Bağımsız çift ekstrüder

    Her biri 5 kg kapasiteli iki bağımsız baskı kafası, model ve destek malzemesinin aynı iş döngüsünde, ayrı kafalardan basılmasını sağlar. Malzeme geçişlerinde kafa değişimi gerekmez.

  • 1 µm konum çözünürlüğü

    Eksen motorlarında 1 mikron çözünürlüklü kapalı çevrim geri besleme; uzun eksen hareketlerinde birikimli konum hatasını sınırlar ve geniş hacimde tekrarlanabilirliği korur.

  • PEEK kaplı ısıtmalı tabla

    180 °C'ye kadar çok bölgeli ısıtma; geniş yüzeyde sıcaklık farkını azaltır, ilk katman yapışmasını kararlı hâle getirir ve mühendislik polimerlerinde çarpılma riskini düşürür.

  • Lazer tabla tarama

    Temassız lazer tarama ile otomatik tabla kalibrasyonu ve temas problu otomatik nozul ofset ölçümü; ilk katman yüksekliği operatöre bağlı kalmaz.

  • Endüstriyel kontrol arayüzü

    21" dokunmatik ekran, rol tabanlı yetkilendirme (Operatör / Yönetici), canlı üretim durumu ve sıcaklık görselleştirmesi.

  • Endüstriyel güvenlik sistemi

    Çift kanallı güvenlik rölesi, tüm servo sürücülere bağlı donanımsal acil durdurma (E-Stop), yazılım izlemeli kapı sensörü ve Z ekseni tutma freni standarttır.

Teknik özellikler

BPT 2010 teknik veri sayfası

Teknik özellikleri indir

Baskı hacmi

Çalışma alanı
X 2000 mm × Y 1000 mm × Z 1000 mm
Makine dış ölçüleri
3500 × 2200 × 2500 mm (U × G × Y)
Makine ağırlığı
2000 – 2500 kg (seçilen donanıma göre değişir)

Hareket sistemi

X / Y ekseni
Lineer servo motor tahrikli; boşta 2000 mm/s, baskı sırasında 1000 mm/s
Z ekseni
Servo motor tahrikli, vidalı mil ile hareket
Konum hassasiyeti
Eksen motorlarında 1 mikron çözünürlüklü kapalı çevrim geri besleme
Eş zamanlılık
X/Y eksenleri birlikte çalışır; Z ekseni ayrı çalışır

Isıtmalı tabla ve hazne

Tabla yüzeyi
PEEK kaplı, endüstriyel çok bölgeli ısıtma
Tabla sıcaklığı
180 °C
Hazne sıcaklığı
170 °C'ye kadar kontrollü ortam
Sıcaklık ölçümü
Çok noktalı hassas sıcaklık sensörleri, bölgesel kontrol

Ekstrüder sistemi

Yapılandırma
Bağımsız çift ekstrüder kafası, her kafa 5 kg
Malzeme
Model + destek malzemesi ile çift malzemeli üretim
Nozul çapı
0,4 – 1,2 mm
Katman kalınlığı
0,2 – 1 mm
Azami nozul sıcaklığı
450 °C
Nozul kalibrasyonu
Temas problu otomatik nozul ofset ölçümü
Elyaf katkılı
PA-CF, PEEK-CF vb.; aşınmaya dayanıklı nozul

Kontrol ve arayüz

Ekran
21" endüstriyel dokunmatik ekran
Kullanılabilirlik
Sezgisel, operatör dostu arayüz; rol tabanlı yetkilendirme (Operatör / Yönetici)
Süreç görünürlüğü
Canlı üretim durumu ve sıcaklık görselleştirmesi
Tabla taraması
Temassız lazer tarama ile otomatik tabla düzlemi kalibrasyonu
Filament sensörü
Filament bittiğinde veya koptuğunda baskıyı durdurur
Kesinti sonrası devam
Elektrik kesintisinden sonra baskı kaldığı yerden sürdürülür

Güvenlik sistemleri

Güvenlik rölesi
Çift kanallı endüstriyel güvenlik rölesi; tüm servo sürücülere bağlı donanımsal acil durdurma (E-Stop)
Kapı güvenliği
Yazılım izlemeli kapı sensörü; açıldığında otomatik park hareketi
Z ekseni kilidi
Elektromanyetik tutma freni

Elektrik ve güç

Güç girişi
380 V trifaze
Güç ihtiyacı
15 – 23 kW (seçilen donanıma göre değişir)
Pano altyapısı
Endüstriyel elektrik panosu, üç fazlı yük dengeleme
Kablolama
Uluslararası renk kodlama standardına uygun

Malzemeler

Standart filamentlerden yüksek performanslı polimerlere.

BPT 2010; standart filamentlerden PEEK ve ULTEM gibi yüksek performanslı mühendislik polimerlerine kadar geniş bir malzeme yelpazesiyle çalışır. 450 °C'ye ulaşan nozul sıcaklığı, 170 °C'ye kadar kontrollü hazne ve 180 °C'ye kadar ısıtılan PEEK kaplı tabla, bu malzemelerin işlenmesi için gerekli termal ortamı sağlar.

Standart

  • PLA
  • ABS
  • ASA
  • PA / Naylon
  • PC

Yüksek performans

  • PEEK
  • PEKK
  • PPS
  • PPSU
  • ULTEM / PEI

Elyaf katkılı

  • PA-CF
  • PEEK-CF
  • Cam elyaf katkılı

Elyaf katkılı malzemeler aşınmaya dayanıklı nozulla basılır. Ayrıntılar: 3D baskı malzemeleri · PEEK ile 3D baskı

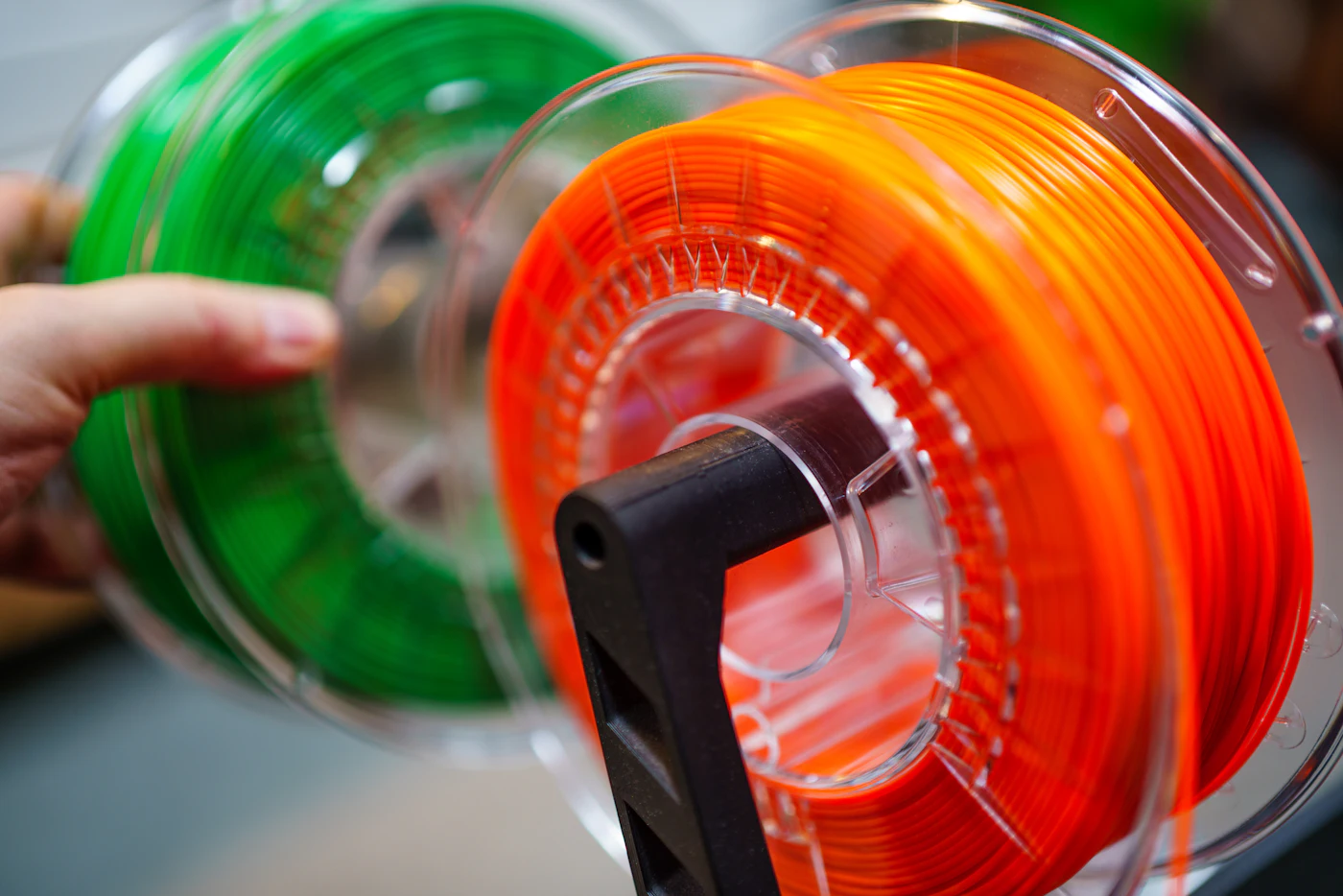

Farklı renklerde filament makaraları

BPT 2010 için teklif isteyin.

Üretmek istediğiniz parçaları ve kullanım koşullarınızı paylaşın. Kurulum, eğitim ve servis kapsamını içeren teklifimizi hazırlayalım.
